圓環磁鐵機器視覺檢測方案_深圳市思普泰克科技有限公司

一：檢測內容及要求

檢測工件面積：

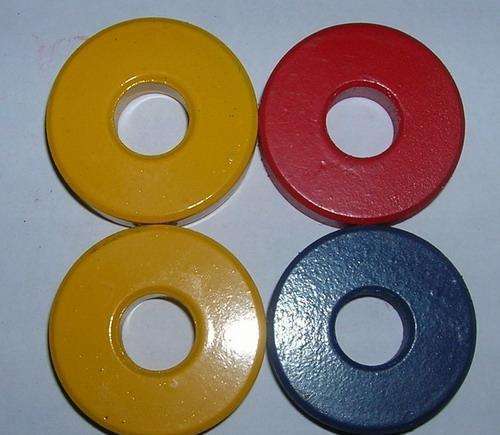

               直徑5.35mm*高3.9mm的樣件的外觀、尺寸檢測

檢測內容：

               1:底部正光檢測外觀

               2:側面背光檢測外觀

               3:頂部正光檢測外觀

               4:側面背光檢測外觀

 注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套   1個頂部正光 、1個底部正光 、1個側面正光、1個頂部背光

5:工業鏡頭: 2套FA工業鏡頭、2套定焦遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

11:出料設備（皮帶出料）

二.1： 設備外觀3D立體圖

二.2： 設備內部3D立體圖

三：1 底部正光檢測方式

底部正光檢測效果原圖:

三：1 底部正光檢測方式

底部正光檢測刀紋不良品分析圖:NG

三：1 底部正光檢測方式

底部正光檢測掉邊不良品分析圖:NG

三：1 底部正光檢測方式

底部正光檢測斜面不良品分析圖:NG

三：1 底部正光檢測方式

底部正光檢測開裂不良品分析圖:NG

三：2 側面背光檢測方式

側面背光檢測效果原圖:

三：3 頂部正光檢測方式

頂部正光檢測開裂不良品分析圖:NG

三：3 頂部正光檢測方式

頂部正光檢測掉邊不良品分析圖:NG

三：4 頂部背光檢測方式

頂部背光檢測效果分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是圓環磁鐵機器視覺檢測方案，想要更多方案歡迎咨詢思普泰克，咨詢熱線130 7781 9519
